Фотоволтаично инверторно охладително решение

Инверторът е известен също като регулатор на захранването, процесът на преобразуване на постоянен ток в променливотокова енергия се нарича инвертор, веригата за завършване на инверторната функция се нарича инверторна верига, устройството за реализиране на инверторния процес се нарича инверторно оборудване или инвертор. В системата за производство на слънчева енергия ефективността на инвертора е важен фактор за определяне на капацитета на слънчевата клетка и батерията. Повредата на фотоволтаичния инвертор ще доведе до изключване на фотоволтаичната система, директно ще доведе до загуба на генериране на електроенергия, така че високата надеждност е важен технически показател на фотоволтаичния инвертор.

Доброто разсейване на топлината на фотоволтаичния инвертор е важно условие за осигуряване на неговата висока надеждност на работа. Поради това термичната симулация в началото на проектирането на инвертора се превърна в първия проблем, който трябва да се вземе предвид от производителите на фотоволтаични инвертори.

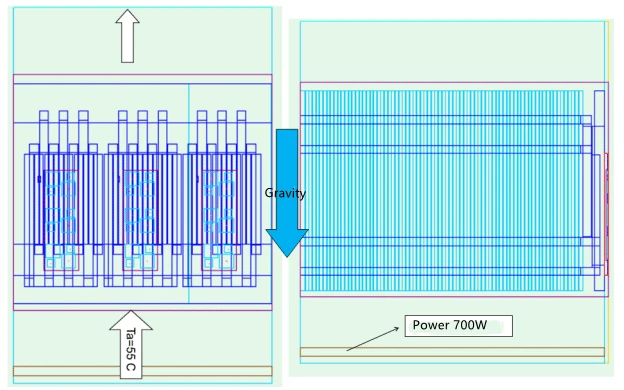

Схематична диаграма на симулационен модел и параметри (1):

Околна температура: 55⁰C, консумация на топлина на реактора: 700W.

Ако приемем, че импедансът на системата е 80Pa, диаграмата на кривата на модифицирания мономер, преминаващ през вентилатора на радиатора, е както следва:

Схематична диаграма на симулационен модел и параметри (2):

Схематична диаграма и параметри на симулационния модел на проектната схема на радиатора:

Спецификация на радиатора:

Размер: Ш236*Д200*В304 мм

Перка:

Дебелина: 0.6 мм

Разстояние между зъбите: 3.{1}} мм

Брой зъби: 77 перки

Спецификация на топлинната тръба:

D8 синтерована тръба или тръба от влакна;

Използвайте топлинна тръба тип U 24 (еднослойно оформление) и 48 топлинна тръба тип L (двуслойно оформление);

Използвайте 4258 нискотемпературна спояваща паста за запояване;

Субстрат: AL плоча плюс медна плоча (IGBT зона на източник на топлина)

В сравнение с двуслойната топлинна тръба, еднослойната топлинна тръба има по-ниска цена и по-висока ефективност на разсейване на топлината.

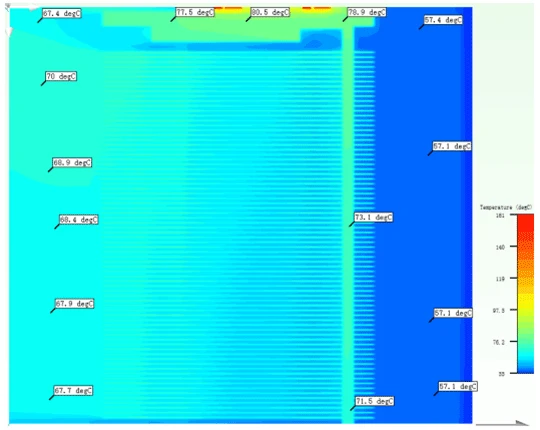

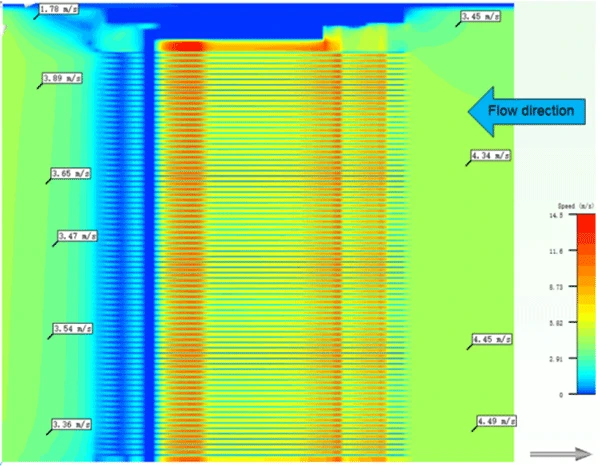

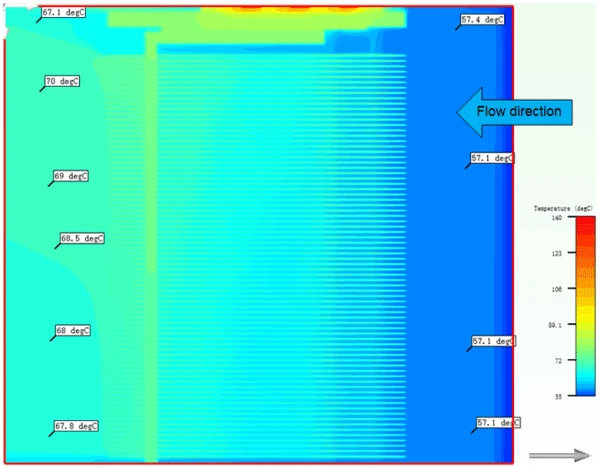

Снимки за симулация на радиатор

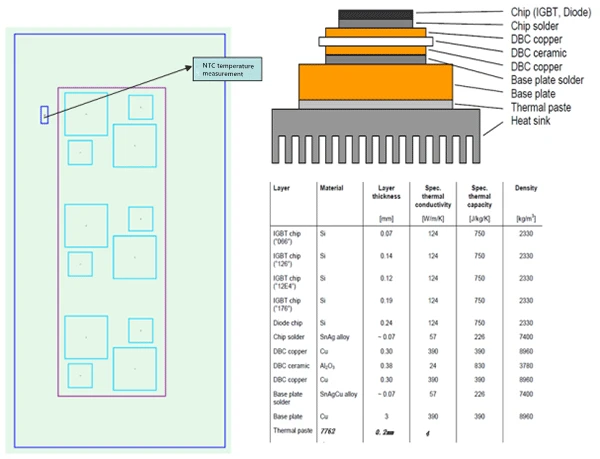

Схематична диаграма на симулация на степента на температурна дифузия на NTC модул:

Обобщение на симулационните данни на фотоволтаична инверторна охлаждаща схема:
